雨伞烘干机

/ 产品拆解&再设计
/ 工业设计
/ 团队项目 / 2025

与Braun合作的工作坊，拆解Braun的产品并从中提取关键零部件进行再设计。我们为公共场所设计了一款雨伞烘干机，帮助人们在走入室内时快速烘干雨伞。防止水四处滴落或者塑料袋产生浪费。

产品拆解

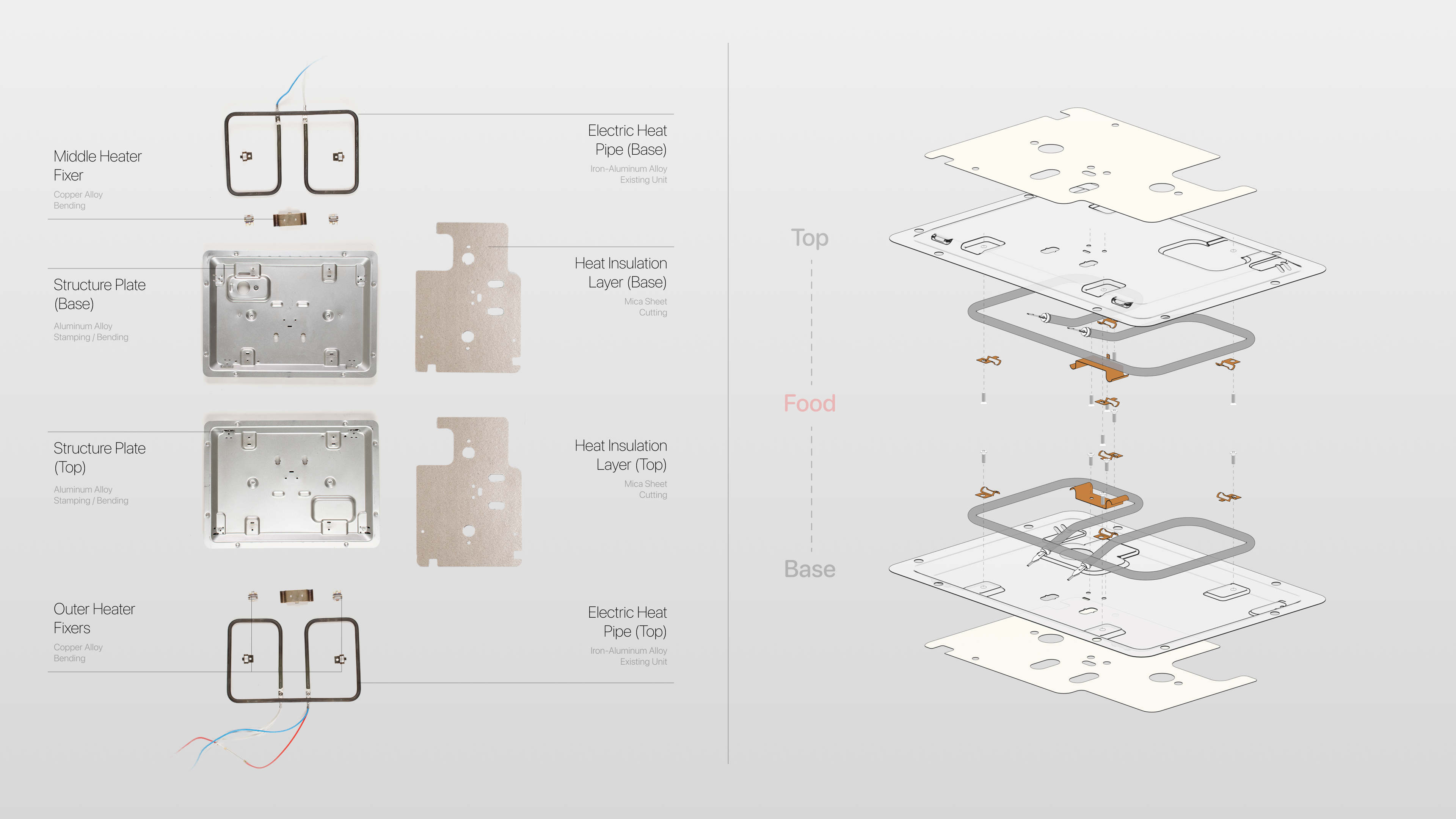

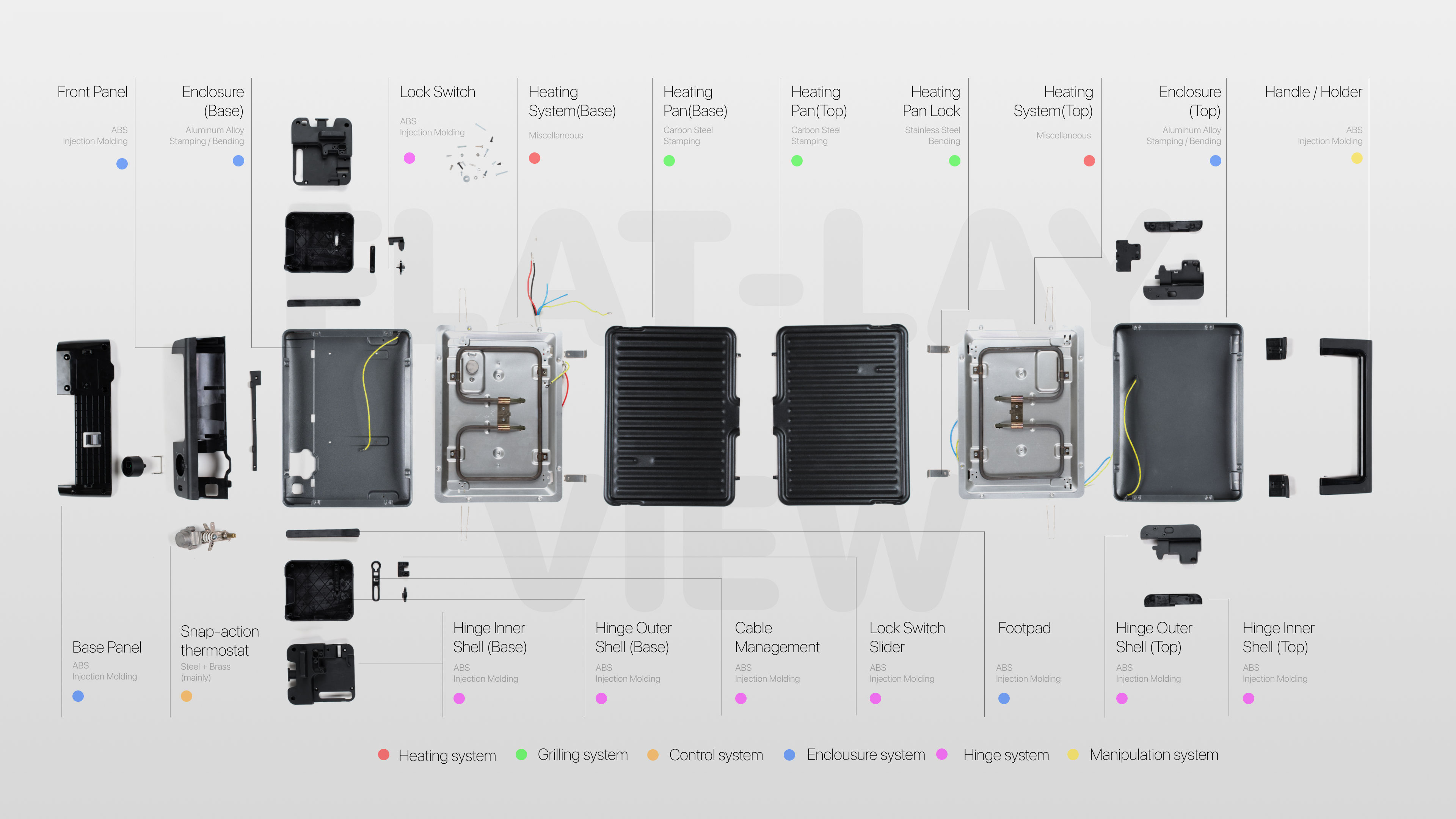

我们首先拆解并分析了来自于Braun的MultiGrill。我们分析了各个零件的作用和材质，并提取了加热元件作为下一步设计的关键零部件。我们同时还从榨汁机中提取了电机。

产品设计

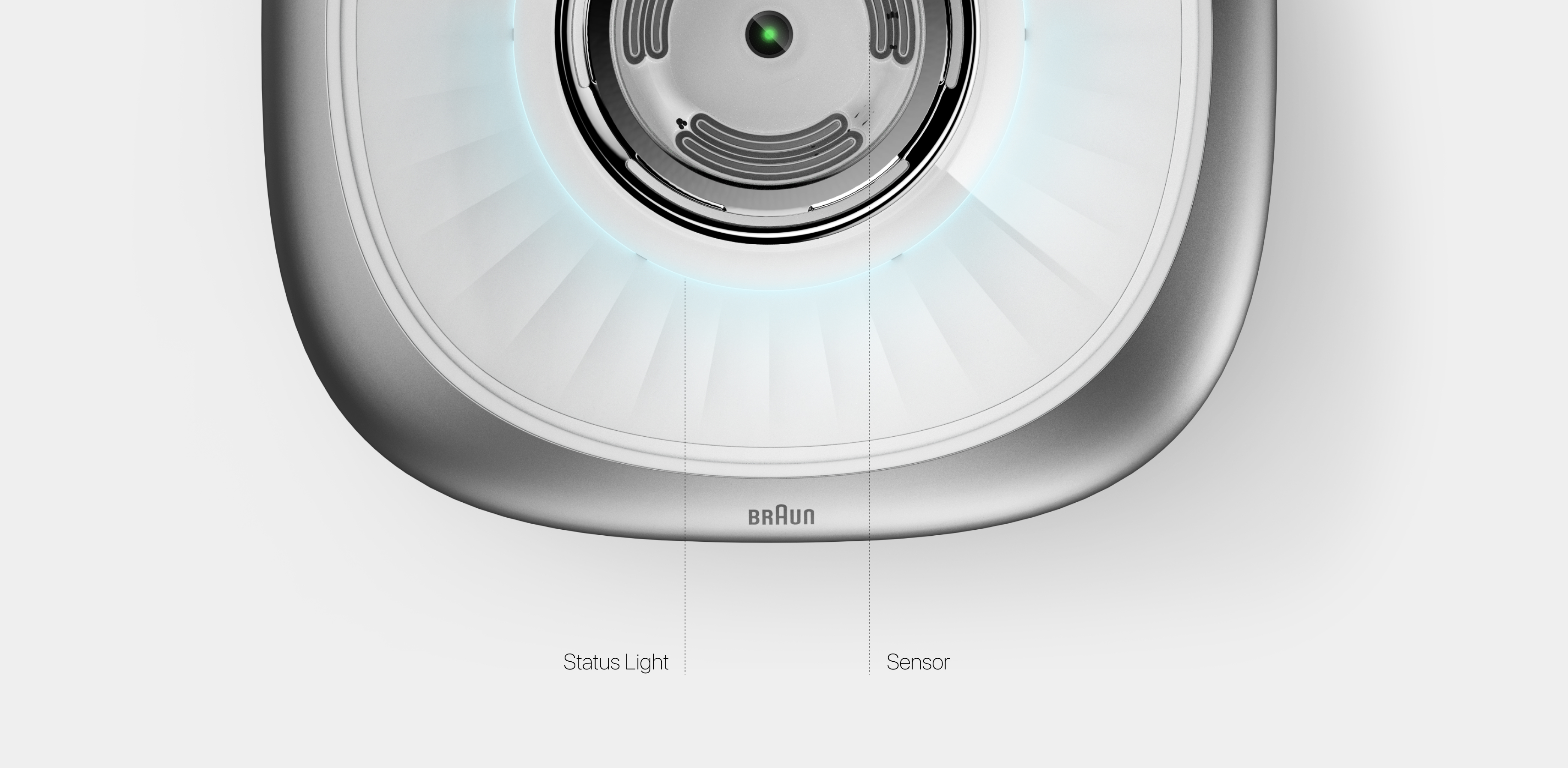

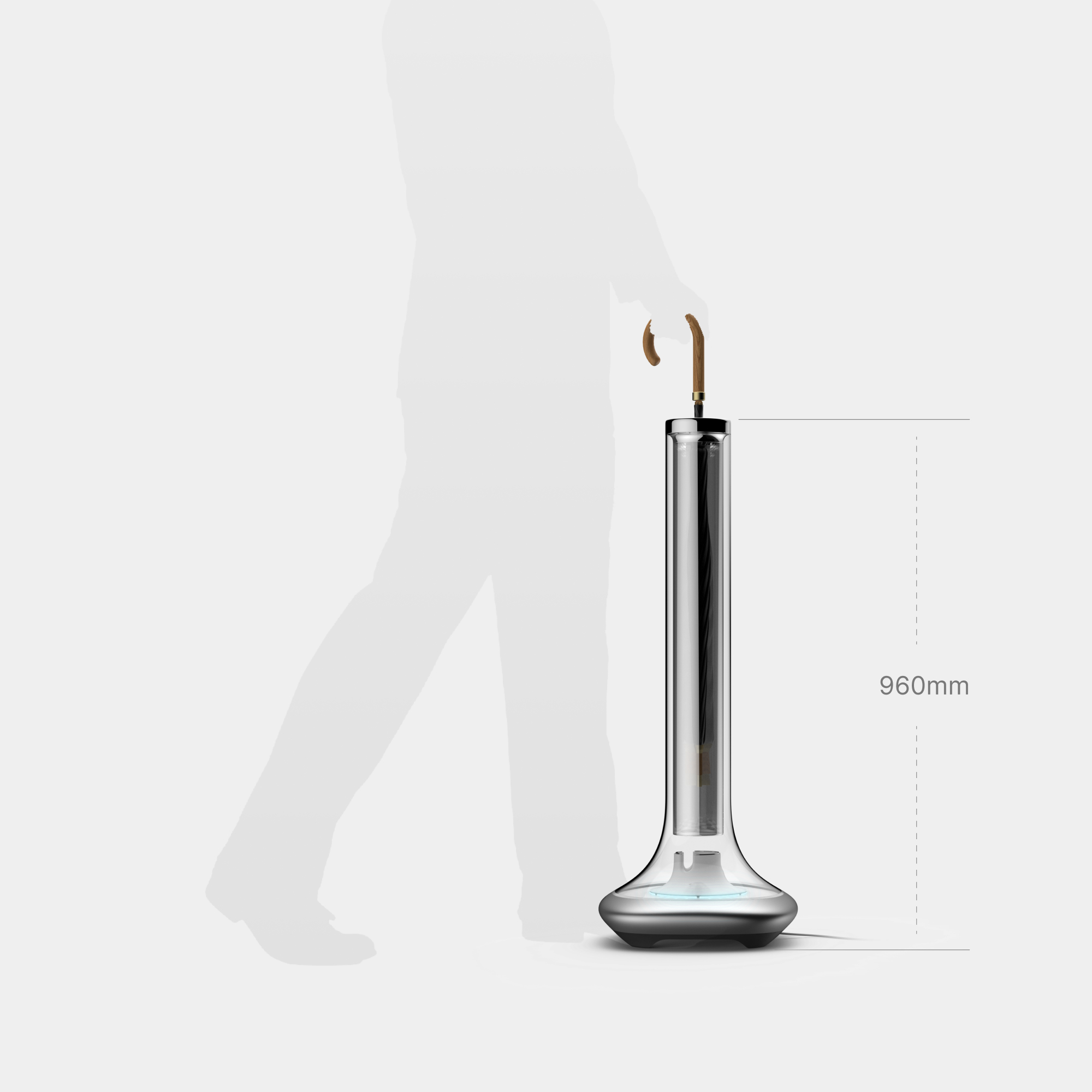

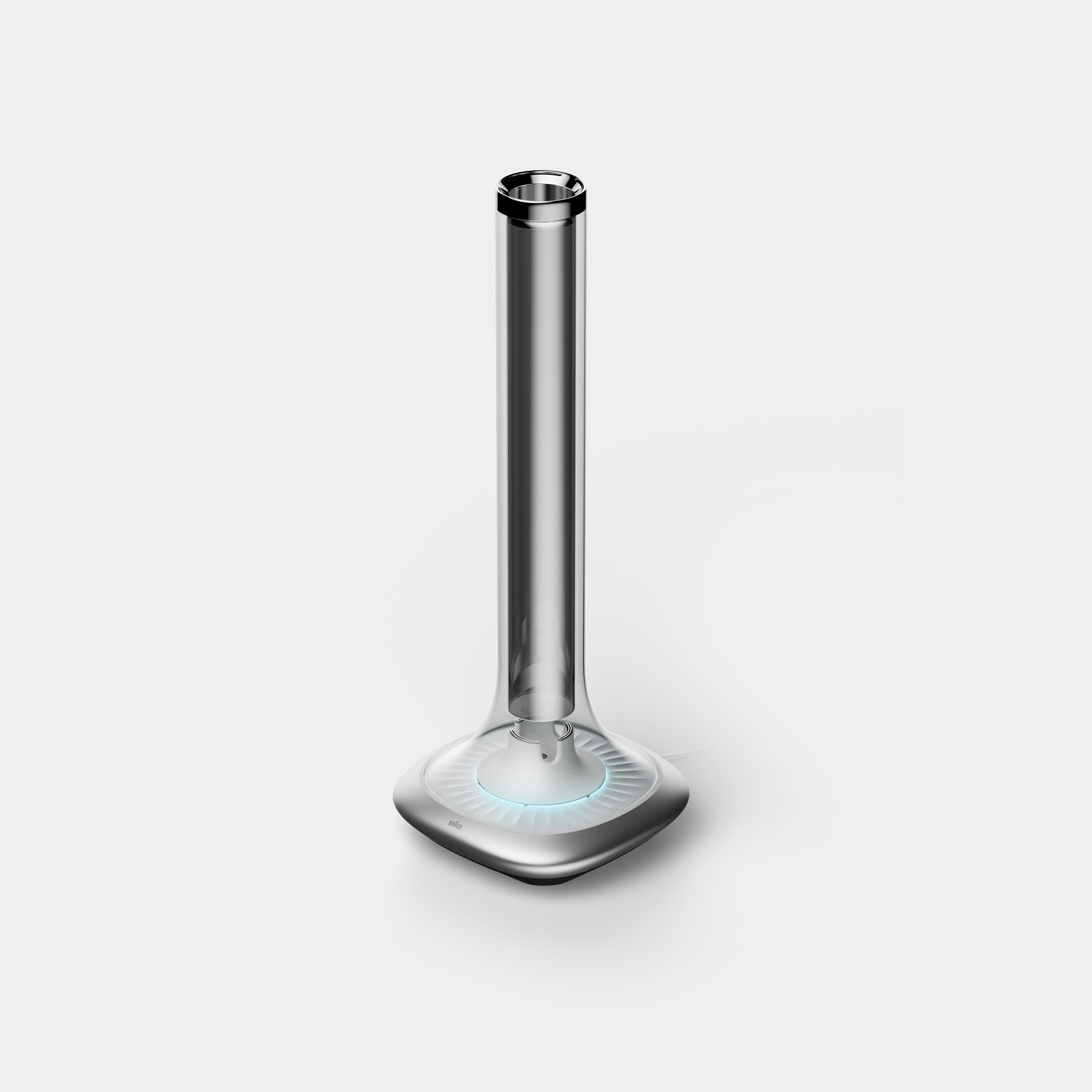

产品整体为向上收束的圆柱形，高度为960mm。下方为风机，使用时将雨伞插入吹出热风将伞烘干，剩余的水流聚集在底部透明外壳的水箱中。顶视图中间为检测雨伞的传感器，并有一圈指示灯指示工作状态。底面为进风口和供电。

工作原理

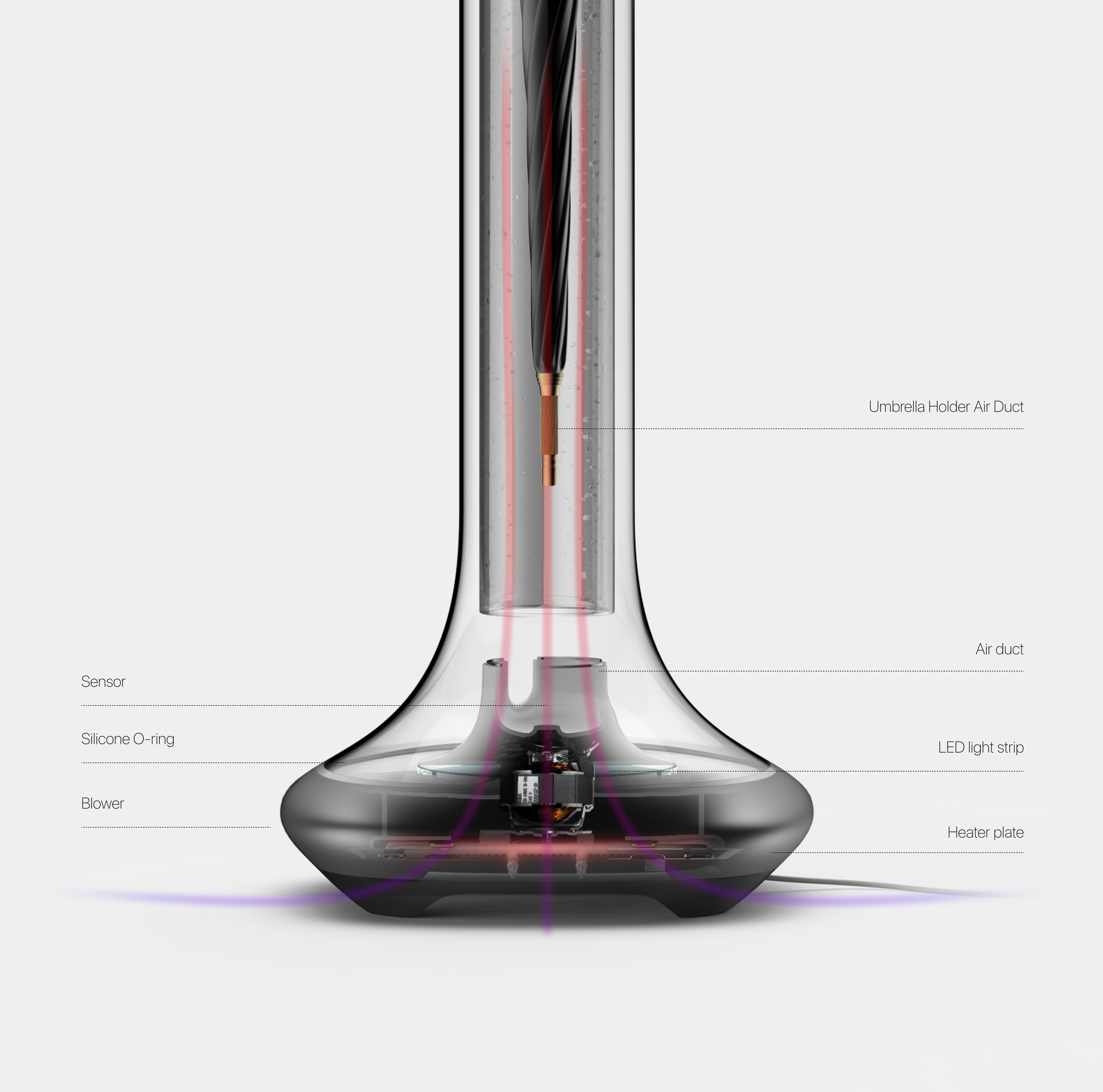

产品的风道从下方进风，底座内部有电机组成的风机，气流经过加热板变成热气流吹出烘干雨伞。主要元器件都集成在底座中，同时加热板的热量还可以帮助水箱中的余水挥发。
